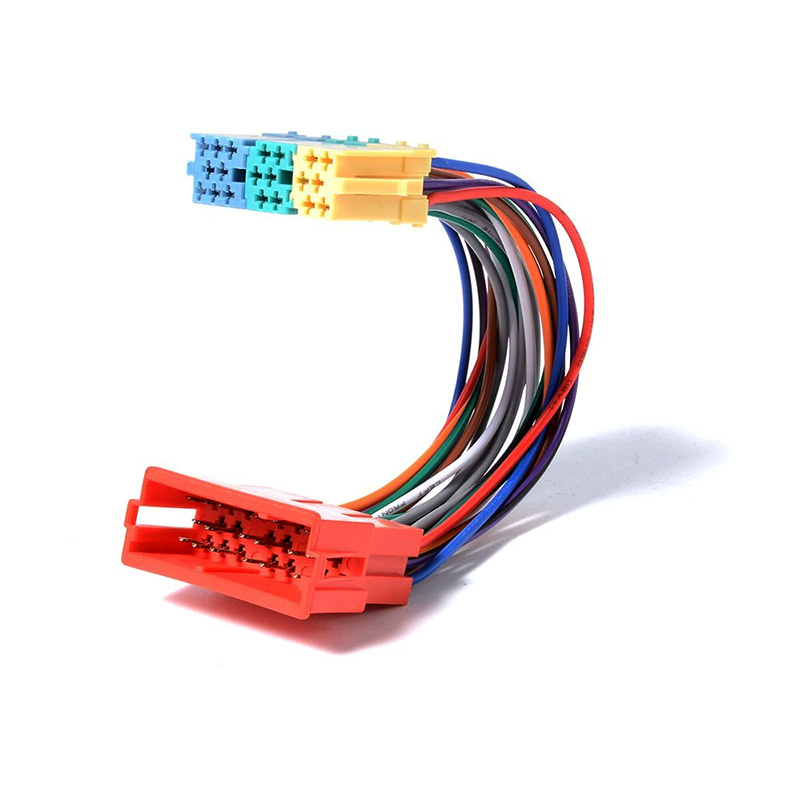

Audi 20-pin splitkabel / verloopkabel (YT-Audi20)

Installatie i.c.m. VW8-kabel (Mantson, Yatour en Anycar):

1) Ontkoppel de zwarte brede 20-pins connector van uw autoradio.

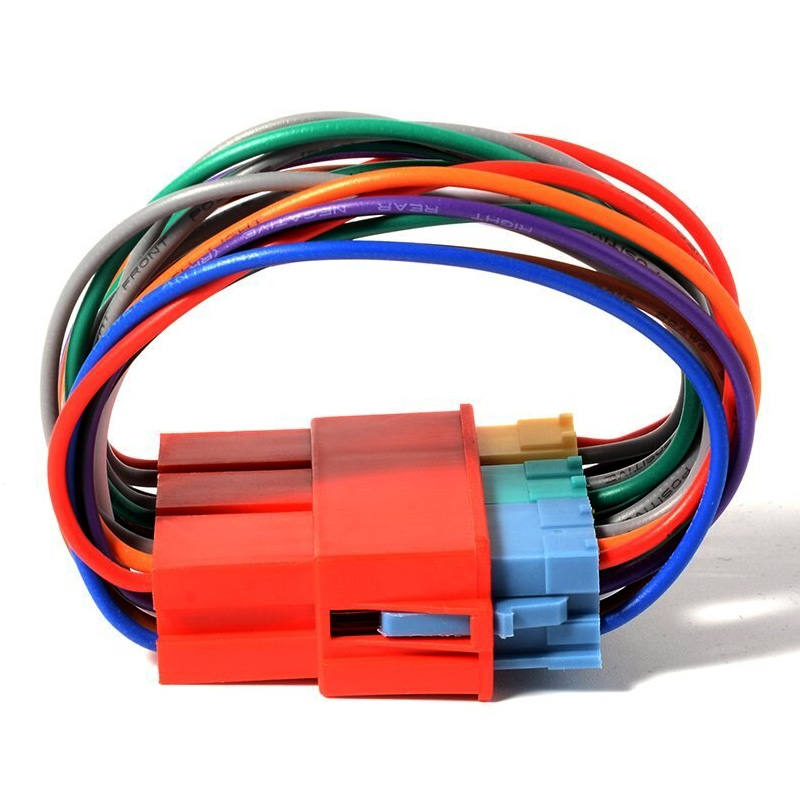

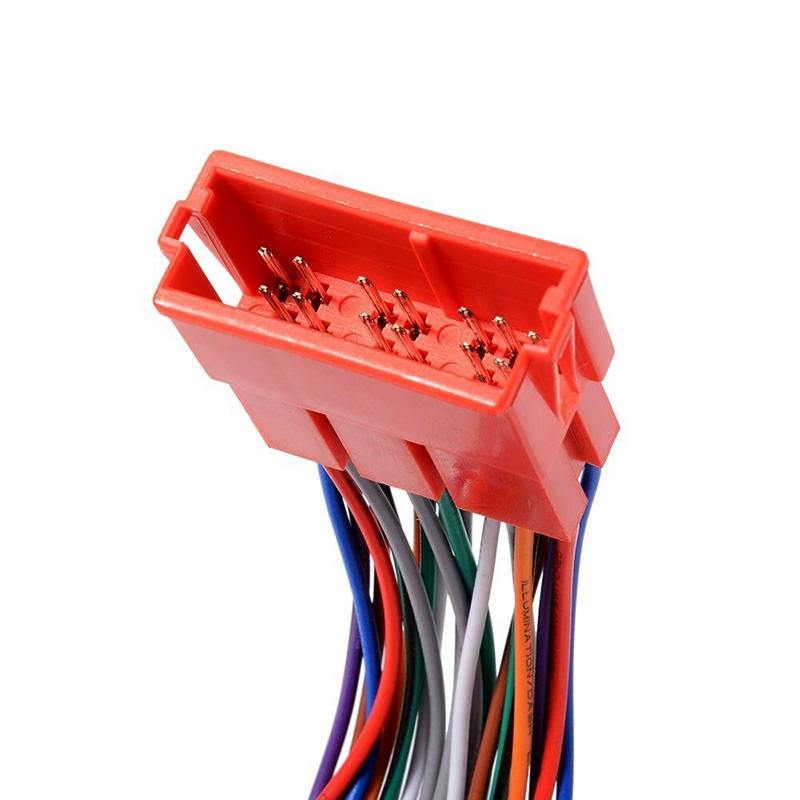

2) Steek de ontkoppelde zwarte brede 20-pins connector in de rode gedeelte van de 20-pins splitkabel.

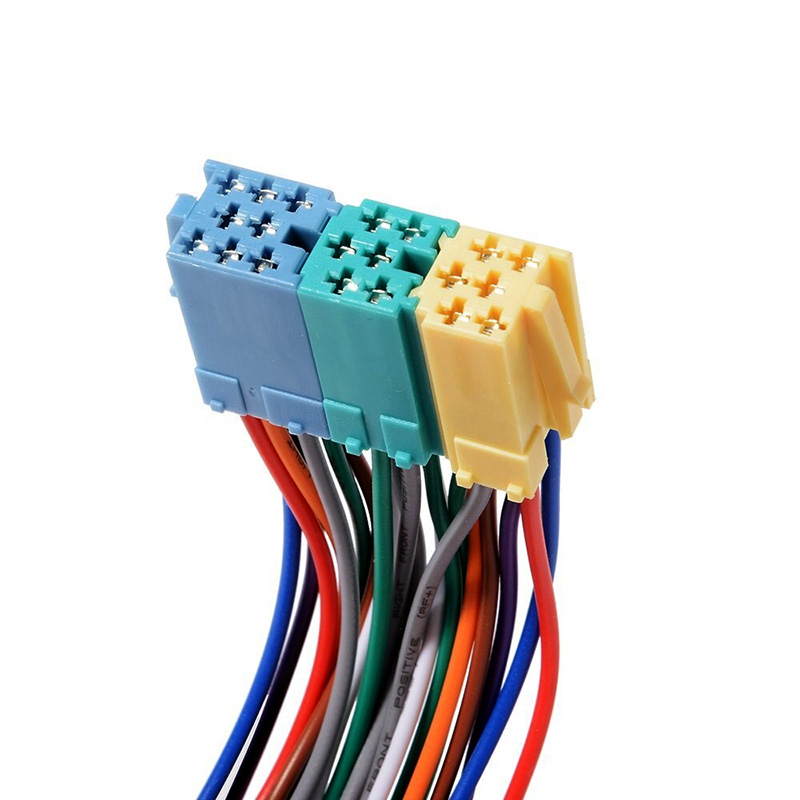

3) Pak een andere gedeelte van de splitkabel met geel/groen/blauw gedeelte en schuif de blauwe gedeelte uit de groene connector. Hiervoor moet er op de ontgrendelingspen van de groene connector worden gedrukt.




4) Schuif de blauwe 8-pins connector van de interface-kabel (A) over de groene gedeelte van de 20-pins splitkabel. De blauwe connector van de splitkabel hoeft nergens op aangesloten te worden en blijft los hangen.




5) Steek de geel/groen/blauw gedeelte in de autoradio i.p.v. de zwarte brede 20-pins connector die oorspronkelijk in uw autoradio zat.




6) De massadraad (C) van de interface-kabel moet aan de achterkant van de behuizing van uw autoradio worden aangesloten.
Schroef één van de schroeven aan de achterkant van uw autoradio los.




7) Draai daarnaa het ringetje van de massadraad mee goed vast.




Resultaat:

Installatie i.c.m. VW8D-kabel (alleen Yatour):

1) Ontkoppel de zwarte brede 20-pins connector van uw autoradio.




2) Steek de ontkoppelde zwarte brede 20-pins connector in de rode gedeelte van de 20-pins splitkabel.




3) Pak een andere gedeelte van de splitkabel met geel/groen/blauw gedeelte en schuif de blauwe gedeelte uit de groene connector. Hiervoor moet er op de ontgrendelingspen van de groene connector worden gedrukt.




4) Steek de in stap 3 verwijderde blauwe connector in de zwarte (female) poort (B) van de kabel die met Yatour is bijgeleverd.




5) Schuif de blauwe 8-pins connector van Yatour-kabel (A) in de groene gedeelte van de 20-pins splitkabel.




6) Steek de geel/groen/blauw gedeelte in de autoradio i.p.v. de zwarte brede 20-pins connector die oorspronkelijk in uw autoradio zat.




7) De massadraad (C) van de Yatour-kabel moet aan de achterkant van de behuizing van uw autoradio worden aangesloten.
Schroef één van de schroeven aan de achterkant van uw autoradio los.




8) Draai daarnaa het ringetje van de massadraad mee goed vast.
