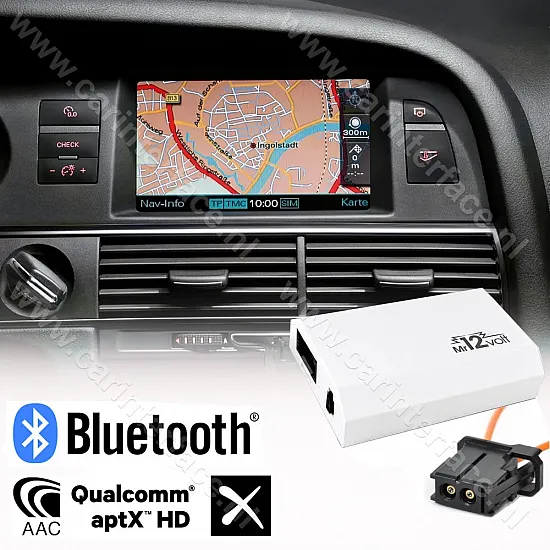

Bluetooth + USB + SD + AUX IN interface / adapter voor Audi met MMI 2G High / Basic (MOST)

Deze MMI 2G interface / audio adapter (7de generatie met laatste firmware!) maakt het mogelijk om muziek in MP3, WMA en WAV formaat vanaf een USB-stick of een microSD kaart in CD-kwaliteit via MMI 2G infotainment systeem af te spelen.

De interface beschikt tevens over een 3,5mm AUX ingang / audioaansluiting voor externe geluidsbronnen en over een geïntegreerde Bluetooth module waarmee muziek draadloos gestreamd kan worden en handsfree kan worden gebeld. Geschikt voor het streamen van o.a. Spotify en Deezer.

Geschikte Audi modellen met MMI 2G High / Basic systeem:

• Audi A4 (8K) 2008-2009
• Audi A5 (8T) 2007-2009
• Audi A6 (4F) 2004-2010
• Audi A8 (8E) 2002-2009
• Audi Q7 (4L) 2005-2009

LET OP:

Als bij Audi A6 of Q7 de MMI 2G Basic(Low) firmware versie lager dan 0410 is, dan moet de MMI firmware geüpdatet worden.
Audi A4 (8K) en A5 beschikken over de minimaal noodzakelijke versie af fabriek.

Als bij Audi A6, Q7 en A8 de MMI 2G High firmware versie lager dan 3450 is, dan moet de MMI firmware geüpdatet worden.
Audi A4 (8K) en A5 beschikken over de minimaal noodzakelijke versie af fabriek.

Telefoonboek synchronisatie is enkel beschikbaar op MMI 2G High!

Deze apparaat ondersteunt basis bedieningsfunctionaliteiten zoals (PLAY, PAUSE, NEXT, PREV, FF, REW) via MMI knoppen.

Daarnaast wordt bij het afspelen van muziek via Bluetooth de titel / artiestennaam / album weergegeven op het display van uw MMI systeem.

Deze interface wordt aangesloten aan de achterkant van de CD-wisselaar (of vervangt de CD-wisselaar bij MMI 2G Basic systemen) op de fiber optic connector.

Als er geen CD-wisselaar aanwezig is dan wordt dit kastje direct aan het MMI systeem aangesloten. CD-wisselaar optie hoeft niet geactiveerd te worden, omdat deze af fabriek altijd actief is.

Middels de bijgeleverde Plug & Play kabel kan de voeding aan de achterkant van de CD-wisselaar worden aangesloten.

Als er geen CD-wisselaar aanwezig is, dan moeten de +12V constant en de massa kabels van de interface aan de corresponderende draden van uw autobedrading worden aangesloten. De nodige kabel is ook bijgeleverd.

Kenmerken

• Geïntegreerde Bluetooth module voor het draadloos streamen van muziek (A2DP) in digitale kwaliteit en controle via MMI knoppen. Ondersteuning voor titel / artiestennaam / album weergave op het display van het MMI systeem. Geschikt voor het streamen van geluiden van afgespeelde muziek, video's, navigatie, podcasts etc. op uw smartphone via de speakers. Geschikt voor het streamen van van o.a. Spotify, Deezer en Pandora.

• Handsfree bellen (carkit) functionaliteit en controle via de MMI knoppen (AVRCP)

• USB aansluiting (USB versie 1.1 en hoger) voor het afspelen van MP3, WMA en WAV bestanden vanaf een USB stick (FAT16 of FAT32 geformatteerd, max. 32Gb)
• microSD kaart aansluiting voor het afspelen van MP3- en WMA bestanden (FAT16 of FAT32 geformatteerd, max. 32Gb)
• AUX aansluiting voor o.a. een iPod, iPhone, MP3 speler, tablet, telefoon, GPS, PSP of een andere externe geluidsbron aan het MMI glasvezel systeem voor de perfecte geluidsweergave. Let wel op dat bedienen van externe apparaten via AUX poort niet mogelijk is. Audio ingang van de interface betreft 3.5mm jackplug. Het analoge signaal wordt omgezet naar een optisch digitaal audiosignaal (glasvezel) waardoor de audiokwaliteit gelijk is aan die van de originele CD-wisselaar
• Geheugen voor de laatste afspeelpositie, waardoor bij het in- en uitschakelen van de radio het afspelen wordt hervat
• Schok- en interferentie bestendig
• Eenvoudige installatie, zonder beschadigingen aan de originele onderdelen van de auto

• Uw bestaande CD-wisselaar wordt behouden en blijft volledig intact (geldt alleen voor MMI 2G High). Of kan worden vervangen door deze interface. Bij MMI 2G Basic / Low moet de CD-wisselaar worden ontkoppeld.
• Afmetingen interface (module): 100 x 75 x 25mm


Installatie

De installatie vindt plaats achter de CD-wisselaar, mits aanwezig, meestal te vinden in het dashboardkastje. Of anders direct achter de radio unit (MMI)

1. Zet het contact en het MMI systeem uit
2. Demonteer de CD/DVD wisselaar middels de volgende sleutelset: YT-Key03. Voorbeeld
3. Sluit de stekkers van de bijgeleverde glasvezelcluster en de voedingskabels aan
4. Zet het contact en het MMI systeem aan
5. Druk op de knop SOURCE op het bedieningspaneel en selecteer CD om de beschikbare apparaten weer te geven. Ons apparaat is zichtbaar onder CD-wisselaar opties

Installatievoorbeelden

Installatie video Audi A6
Installatie video Audi A8
https://www.youtube.com/watch?v=M62P7jgvXQQ
https://www.youtube.com/watch?v=Q45sIvvTv6c

Installatie info

Ingebruikname

1. Om te beginnen met het afspelen van externe geluidsbronnen via de interface moet in de eerste stap op een CD / TV knop op het bedieningspaneel worden gedrukt. Druk vervolgens op knop die SOURCE functie activeert.
2. Selecteer CD uit de weergegeven lijst met beschikbare apparaten.



Nadat CD is geselecteerd moet op de knop worden gedrukt die CD-wisselaar activeert (linksboven).
Let op: CD-wisselaar submenu maakt mogelijk om tussen de AUX, USB, microSD en Bluetooth ingang van deze interface te schakelen en tussen de disks van de magazijn van CD-wisselaar (mist aanwezig, alleen bij MMI 2G High).



Deze interface onthoudt laatst geselecteerde geluidsbron en begint na het inschakelen van MMI systeem met het afspelen hiervan.

Om een nieuw apparaat met de Bluetooth module van de interface te koppelen moet de Bluetooth optie van de interface ingeschakeld staan.
Het volgende scherm wordt weergegeven als er nog geen Bluetooth apparaat met de interface is verbonden:



Na het inschakelen van de Bluetooth module op de interface moet via een smartphone worden gezocht naar nieuwe Bluetooth apparaten.
Zodra deze Bluetooth interface wordt ontdekt kunt u deze koppelen.
Nadat uw telefoon succesvol is gepaird met de Bluetooth module van de interface kunt u direct beginnen met het afspelen van muziek.



De interface kan zowel via een smartphone (of een andere aangesloten Bluetooth apparaat) zelf als via de MMI controlepaneel worden bediend.



De interface probeert automatisch opnieuw verbinding te maken met het laatst gekoppelde apparaat. Deze functie is actief na het opstarten van MMI-systeem.

Als de verbinding niet is ingesteld, is deze functie alleen actief wanneer Bluetooth geselecteerd is uit CD-wisselaar optie als huidige audiobron.

De interface probeert met 30 seconden interval verbinding te maken met het laatst gekoppelde apparaat. In deze periode is de Bluetooth module ook zichtbaar voor verbinding met een nieuw apparaat.

Opmerkingen:

Als er een Bluetooth carkit aanwezig is in het voertuig dan dient de 4de schakelaar op de DIP switch van de interface worden overgeschakeld op "ON" positie. Dan kunt u met de aanwezige Bluetooth carkit blijven bellen. Muziek streamen gaat dan wel via deze interface.
Als er geen Bluetooth carkit aanwezig is moeten alle vier schakelaars van de DIP switch op "OFF" staan.

Phone book werkt niet i.c.m. MMI Basic, alleen bij MMI 2G High infotainmentsystemen.

Info over DIP-switch instellingen

Gebruikershandleiding in het Engels

Support

WhatsApp in het Engels: +85260668491.

Omvang van levering:

• Mr12Volt Audi MMI 2G MOST Interface
• Oranje glasvezel MOST Y-kabel

• Voedingskabel voor het aansluiten van +12V constant en de massa op de interface
• Microfoon, kabellengte 270cm
• 3.5mm AUX-kabel, kabellengte 120cm
• 2x aftappluggen
• Cd-wisselaar demontagesleutels
• Gebruikershandleiding in het Engels
• Factuur
• 2 jaar garantie

MMI versies:

Welke versie MMI heb ik? -> Check
